moduł DC-UPS J. Schneider C-TEC 2403 — opis i zastosowanie
Moduł DC-UPS J. Schneider C-TEC 2403 to kondensatorowy bufor energii (Energiespeicher) przeznaczony do podtrzymania napięcia zasilania 24 V DC w szafach sterowniczych automatyki przemysłowej. Urządzenie wykorzystuje wewnętrzny magazyn energii o pojemności 1,5 kJ, który w razie krótkotrwałego zaniku napięcia zasilającego pozwala bezpiecznie wyłączyć sterownik PLC, panel HMI lub inne krytyczne podzespoły instalacji. Produkt jest skierowany do integratorów systemów automatyki, producentów maszyn oraz działów utrzymania ruchu, które potrzebują niezawodnego zabezpieczenia obwodów 24 V DC przed chwilowymi przerwami zasilania.
Producentem jest J. Schneider Elektrotechnik GmbH, niemiecka firma specjalizująca się w komponentach do zasilania buforowego i UPS przemysłowych. Moduł DC-UPS J. Schneider C-TEC 2403 należy do serii C-TEC, dedykowanej stabilizacji i podtrzymywaniu napięcia w obwodach niskonapięciowych 24 V DC, typowych dla nowoczesnych szaf sterowniczych.
Key features
- Napięcie wejściowe i wyjściowe nominalne 24 V DC
- Pojemność energetyczna (Energiespeicher) 1,5 kJ (kWs)
- Prąd wyjściowy do 3 A
- Zabezpieczenie bezpiecznikowe 4AT

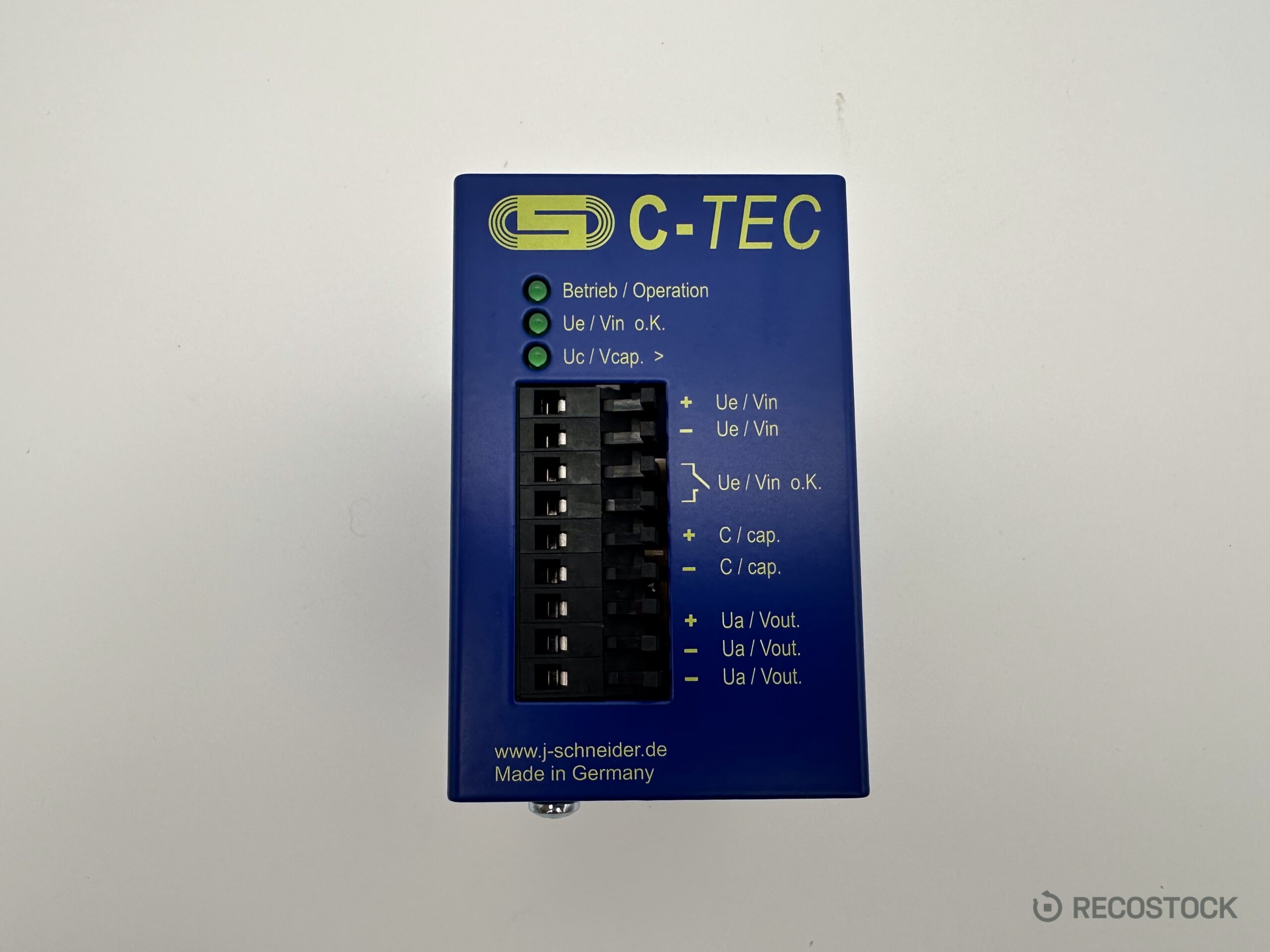

- Sygnalizacja LED: Betrieb/Operation, Ue/Vin o.K., Uc/Vcap. >
- Wyjście sygnalizujące stan napięcia wejściowego Ue/Vin o.K. — dokładny sposób wykorzystania w konkretnej instalacji (do weryfikacji)
- Zgodność z normami EN61010-1, EN61010-2-201, EN62368-1
- Obudowa metalowa z 9-pinową listwą zaciskową śrubową
Technical specifications
| Parameter | Value |
|---|---|
| Manufacturer | J. Schneider Elektrotechnik GmbH |
| Type | C-TEC 2403 |
| Numer katalogowy (Art.-Nr.) | NCPA0727G01002 |
| Device type | Moduł DC-UPS / bufor energii kondensatorowy |
| Napięcie wejściowe (Ue/Vin) | nom. 24 V DC |
| Napięcie wyjściowe (Ua/Vout) | nom. 24 V DC |
| Prąd wyjściowy (Ia/Iout) | 3 A |
| Bezpiecznik | 4AT |
| Pojemność energetyczna | 1,5 kJ (kWs) |
| Normy | EN61010-1 / EN61010-2-201 / EN62368-1 |
| Certifications | CE, UL Listed (Industrial Control Equipment 2VD8) |
| Serial number | 610007898/073 |
| Country of manufacture | Made in Germany |
| Condition | Fabrycznie nowy, nieużywany (na podstawie zdjęć — brak śladów montażu) |
Applications
Moduł DC-UPS J. Schneider C-TEC 2403 znajduje zastosowanie wszędzie, gdzie obwody 24 V DC wymagają zabezpieczenia przed krótkotrwałymi zanikami napięcia zasilającego. Typowe scenariusze to szafy sterownicze maszyn produkcyjnych, linie montażowe, systemy transportu wewnętrznego oraz instalacje, w których nagła utrata zasilania sterownika PLC lub panelu HMI mogłaby spowodować utratę danych procesowych albo nieplanowany przestój.
Urządzenie tego typu jest wykorzystywane przez integratorów automatyki podczas budowy nowych szaf sterowniczych, a także przez służby utrzymania ruchu jako zamiennik lub uzupełnienie istniejącego zasilania buforowego w instalacjach przemysłowych.
Condition and scope of delivery

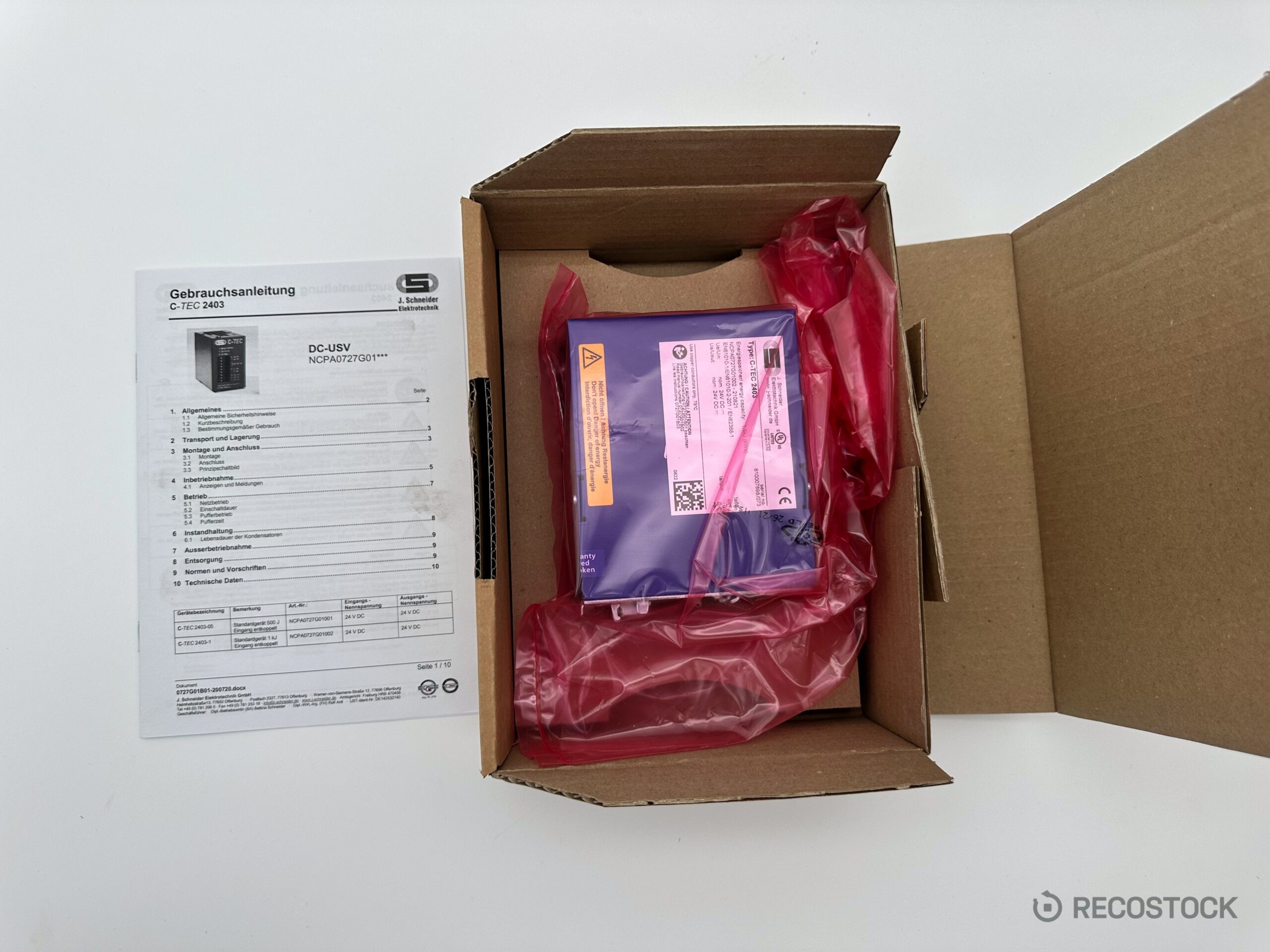

Prezentowany egzemplarz jest fabrycznie nowy, nieużywany i nie montowany — pochodzi z nadwyżki magazynowej (new-old-stock). Na zdjęciach widoczne jest oryginalne opakowanie kartonowe z folią ochronną wokół modułu oraz dołączona papierowa instrukcja obsługi (Gebrauchsanleitung C-TEC 2403, dokument 0727G01B01-200720). Obudowa nie nosi widocznych śladów użytkowania, korozji ani uszkodzeń mechanicznych.
Moduł DC-UPS J. Schneider C-TEC 2403 dostępny w RECOSTOCK to pełnowartościowy nowy komponent, często niedostępny już w regularnej dystrybucji lub oferowany z krótszym terminem dostawy niż u producenta. Kupujący powinien zapoznać się ze wszystkimi zdjęciami produktu, ponieważ stanowią one integralną część opisu i faktycznego stanu towaru.
Why RECOSTOCK
RECOSTOCK specjalizuje się w fabrycznie nowych komponentach automatyki przemysłowej pochodzących z nadwyżek magazynowych i likwidacji, oferowanych w cenach niższych niż w regularnej dystrybucji. Każde zamówienie realizowane jest z fakturą VAT, a towar pakowany jest w sposób odpowiedni dla transportu podzespołów elektronicznych i wysyłany z Polski. Zespół RECOSTOCK pomaga również w weryfikacji oznaczeń katalogowych i doborze zamienników do istniejących instalacji.
Compatibility and installation

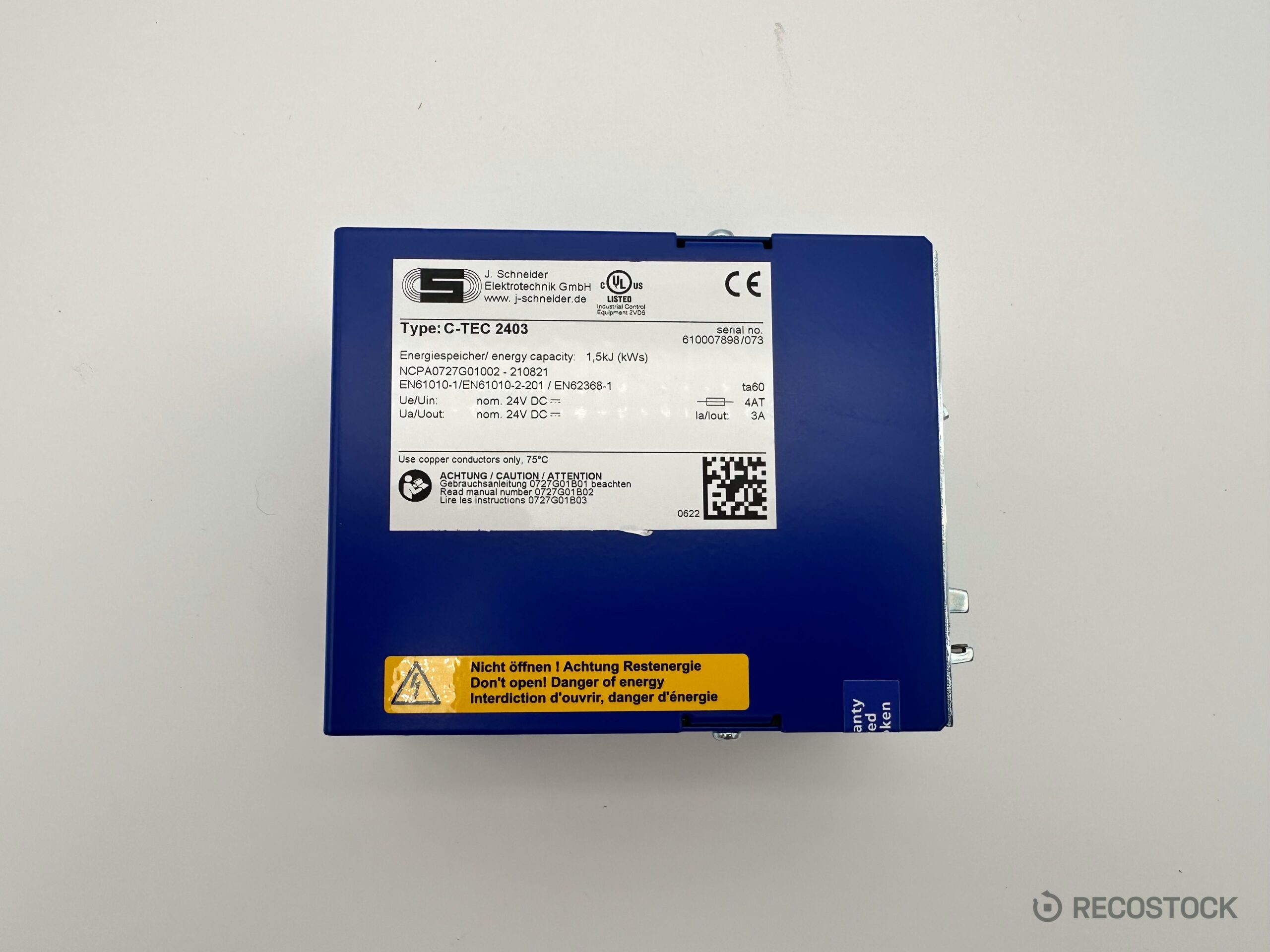

Moduł DC-UPS J. Schneider C-TEC 2403 jest kompatybilny z obwodami zasilania 24 V DC, w których wykorzystywane są bufory energii tego typu i pojemności. Producent wskazuje na tabliczce znamionowej wymóg stosowania przewodów miedzianych o dopuszczalnej temperaturze pracy 75°C. Szczegóły montażu (sposób mocowania obudowy, orientacja pracy) nie zostały jednoznacznie potwierdzone na podstawie dostępnych zdjęć i wymagają weryfikacji w instrukcji obsługi dołączonej do zestawu.
Przed zakupem należy koniecznie porównać pełny numer katalogowy NCPA0727G01002 oraz typ C-TEC 2403 z dokumentacją własnej maszyny lub wymienianego podzespołu, aby potwierdzić pełną zgodność.
Documentation and similar products
Dodatkowe informacje techniczne dotyczące serii C-TEC oraz pozostałych produktów producenta można znaleźć w dokumentacja techniczna J. Schneider. Zachęcamy również do sprawdzenia pozostałej oferty — see other automation components at RECOSTOCK.
Frequently asked questions (FAQ)
Czy numer katalogowy na etykiecie to na pewno NCPA0727G01002?
Tak, numer NCPA0727G01002 jest wyraźnie widoczny na tabliczce znamionowej wraz z typem C-TEC 2403. Zalecamy jednak samodzielne porównanie pełnego oznaczenia ze zdjęciami przed zakupem.
Co oznacza określenie „new-old-stock” w opisie tego produktu?
Oznacza to, że moduł DC-UPS J. Schneider C-TEC 2403 jest fabrycznie nowy, nieużywany i nigdy nie był montowany, ale pochodzi z nadwyżki magazynowej sprzedawcy, a nie z bieżącej produkcji dystrybutora.
Czy ten moduł jest kompatybilny z moim sterownikiem PLC?
Moduł zabezpiecza obwody zasilania 24 V DC, jednak pełną kompatybilność z konkretną instalacją należy potwierdzić poprzez porównanie parametrów wejściowych/wyjściowych i numeru katalogowego z dokumentacją posiadanego sprzętu.
Czy do produktu dołączona jest instrukcja obsługi?
Na zdjęciach widoczna jest papierowa instrukcja obsługi C-TEC 2403 w oryginalnym opakowaniu — dokładny zakres dostawy (czy dotyczy to każdego egzemplarza) należy potwierdzić przed zakupem.
How is shipping handled and will I receive a VAT invoice?
Towar wysyłany jest z Polski, zapakowany w sposób odpowiedni dla komponentów elektronicznych, a do zamówienia wystawiana jest faktura VAT. W razie pytań o dostępność i szczegóły techniczne zapraszamy do kontaktu z RECOSTOCK.
