Filtr EMC Rexroth HNF01.2D-F240-E0051-A-480-NNNN NOWY

Opis

filtr EMC Rexroth HNF01.2D-F240-E0051-A-480-NNNN — opis i zastosowanie

Filtr EMC Rexroth HNF01.2D-F240-E0051-A-480-NNNN to trójfazowy filtr sieciowy przeznaczony do współpracy z modułami zasilającymi i napędami z rodziny Bosch Rexroth IndraDrive. Jego zadaniem jest ograniczenie zaburzeń elektromagnetycznych (EMI) generowanych przez przekształtniki częstotliwości i serwowzmacniacze, tak aby instalacja spełniała wymagania kompatybilności elektromagnetycznej (EMC) w środowisku przemysłowym. Produkt jest kierowany do działów utrzymania ruchu, integratorów systemów automatyki oraz producentów maszyn korzystających z napędów serii IndraDrive, którzy potrzebują oryginalnego komponentu do naprawy, modernizacji lub budowy nowej szafy sterowniczej.

Urządzenie jest montowane w torze zasilania między siecią a modułem zasilającym napędu, ograniczając emisję i podatność na zakłócenia przewodzone. Ze względu na parametry prądowe (51 A) i napięciowe (3 x AC 380…480 V) filtr jest przeznaczony do średnich i większych układów zasilania napędów w maszynach wielosilnikowych.

Najważniejsze cechy

• Trójfazowy filtr EMC o prądzie znamionowym 51 A
• Zasilanie/wejście: 3 x AC 380…480 V ±10%, 50…60 Hz ±2 Hz
• Wyjście: 3 x AC 380…480 V ±10%, 51 A, 50…60 Hz ±2 Hz
• Konstrukcja w metalowej, wentylowanej obudowie z płytą montażową
• Zaciski wejściowe L1, L2, L3 (Line/Netz) na złączu X3.1 oraz wyjściowe L1.1, L2.1, L3.1 (Load/Last) na złączu X3.2
• Punkt uziemienia (PE) oznaczony na obu bokach obudowy
• Etykieta wskazuje komponent bazowy EPCOS/TDK B84143D 51R58 zastosowany w konstrukcji filtra Rexroth (do weryfikacji przez sprzedawcę przed publikacją)

Dane techniczne

Poniższa tabela zawiera parametry filtra EMC Rexroth HNF01.2D-F240-E0051-A-480-NNNN odczytane z tabliczek znamionowych i etykiet producenta.

Parametr	Wartość
Producent	Bosch Rexroth (Bosch Group)
Typ urządzenia	Filtr EMC / filtr sieciowy 3-fazowy (3 Line EMC Filter)
Model (TYP)	HNF01.2D-F240-E0051-A-480-NNNN
Numer materiałowy (MNR)	R911337618
PROD ID (komponent bazowy)	B84143D 51R58
C-PROD ID	HNF01.2D-F240-E0051
Napięcie wejściowe	3 x AC 380…480 V ±10%
Prąd znamionowy	51 A
Częstotliwość	50…60 Hz ±2 Hz
Napięcie wyjściowe	3 x AC 380…480 V ±10%, 51 A, 50…60 Hz ±2 Hz
Temperatura pracy (tx)	40°C
Masa	12 kg
Kraj produkcji	Węgry
Data produkcji (FD)	23W02
Numer seryjny (SN)	337618-L4309
Zgodność	RoHS compatible

Zastosowania

Filtry EMC tego typu stosuje się w szafach sterowniczych obrabiarek, linii pakujących, maszyn drewnoobróbczych (m.in. spotykane w instalacjach z serwonapędami Rexroth u producentów maszyn tego segmentu) oraz innych układów wielosilnikowych, w których zainstalowano moduły zasilające i napędy z serii IndraDrive. Filtr EMC Rexroth HNF01.2D-F240-E0051-A-480-NNNN znajduje zastosowanie wszędzie, gdzie konieczne jest ograniczenie zakłóceń przewodzonych generowanych przez przekształtniki częstotliwości pracujące z modulacją PWM.

Komponent jest przydatny dla serwisów zajmujących się naprawą i modernizacją szaf sterowniczych opartych na platformie IndraDrive, a także dla integratorów budujących nowe instalacje wymagające zgodności z normami EMC.

Stan i zakres dostawy

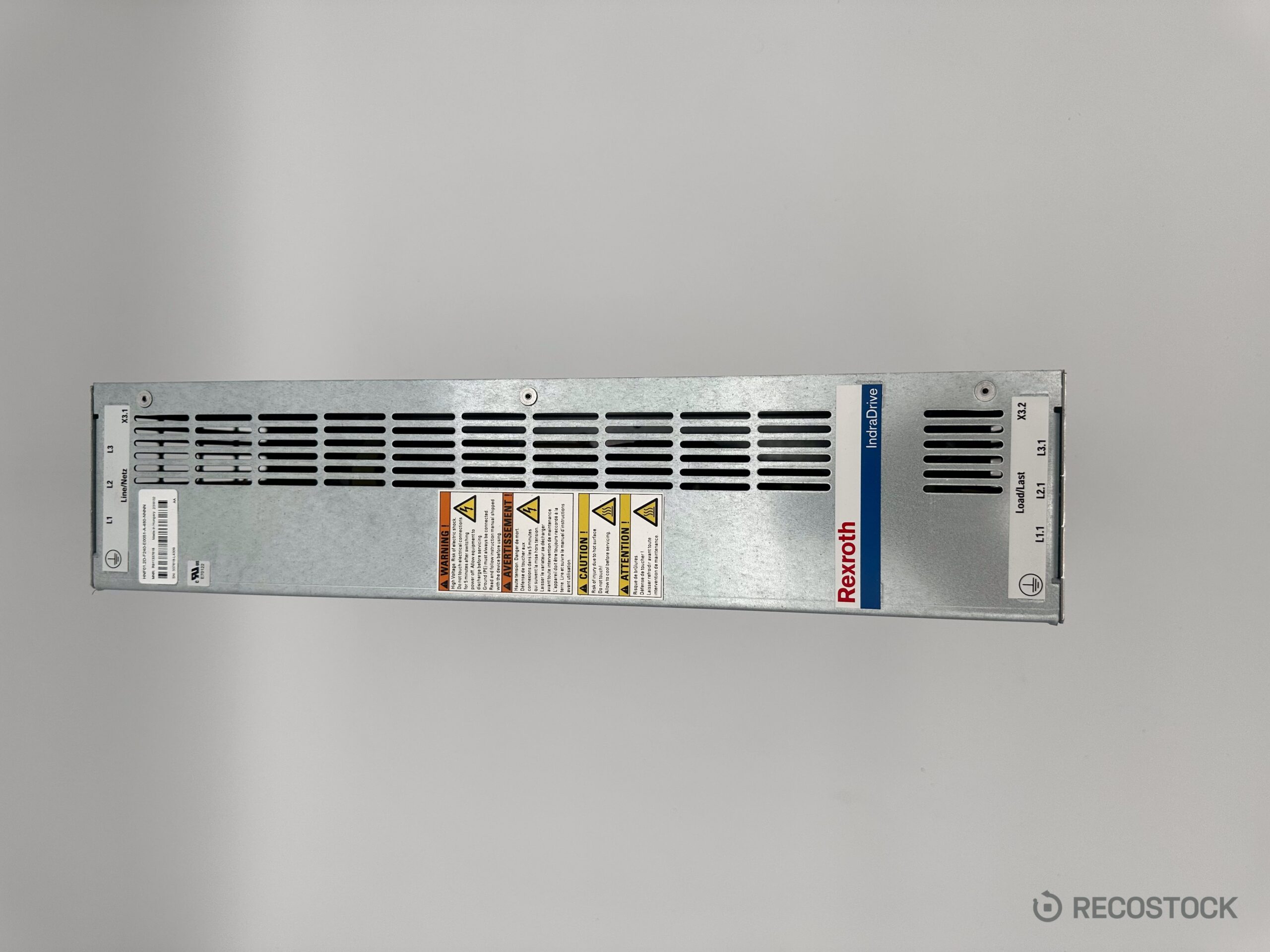

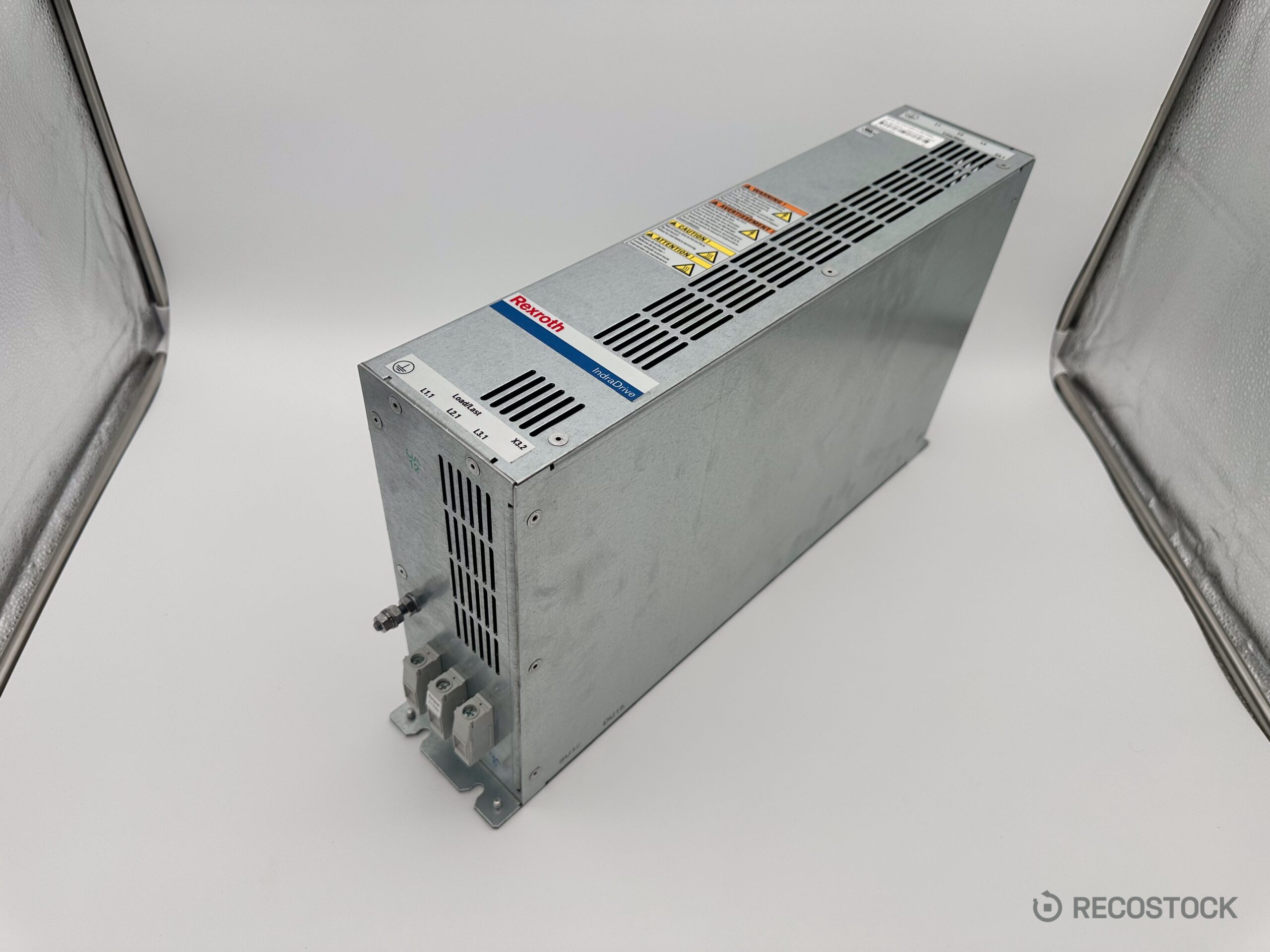

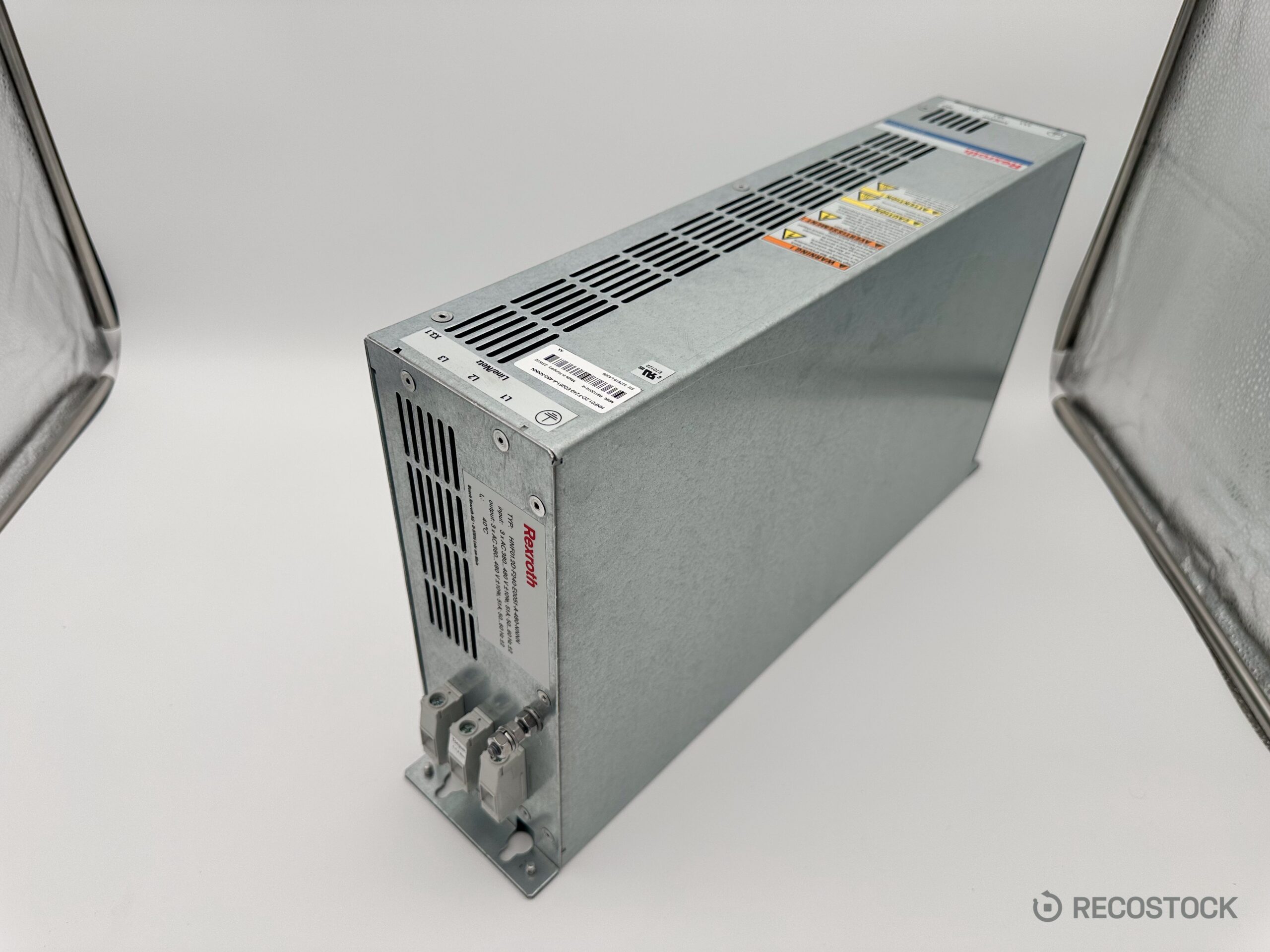

Oferowany filtr EMC Rexroth HNF01.2D-F240-E0051-A-480-NNNN jest fabrycznie nowy, pochodzi z nadwyżki magazynowej (new-old-stock) — nieużywany i nie montowany. Na zdjęciach widoczny jest oryginalny karton transportowy z etykietami Bosch Rexroth (TYP, MNR, FD, SN) oraz etykietą magazynową (Magazyn Homag Pol), a obudowa urządzenia nie wykazuje śladów wcześniejszego montażu w instalacji.

Taki produkt to pełnowartościowy nowy komponent, często niedostępny już w regularnej dystrybucji lub z krótszym terminem dostawy niż przy zamówieniu u producenta. Kupujący powinien zapoznać się ze wszystkimi zdjęciami, ponieważ stanowią one integralną część opisu produktu.

Dlaczego RECOSTOCK

RECOSTOCK specjalizuje się w sprzedaży fabrycznie nowych komponentów automatyki przemysłowej pochodzących z nadwyżek magazynowych i likwidacji, w cenach niższych niż w regularnej dystrybucji. Do każdej transakcji wystawiamy fakturę VAT, produkty pakujemy w sposób odpowiedni do transportu przemysłowego, a wysyłka realizowana jest z Polski. Pomagamy również w weryfikacji oznaczeń i doborze zamiennika, jeśli klient nie jest pewny zgodności komponentu z posiadaną instalacją.

Kompatybilność i montaż

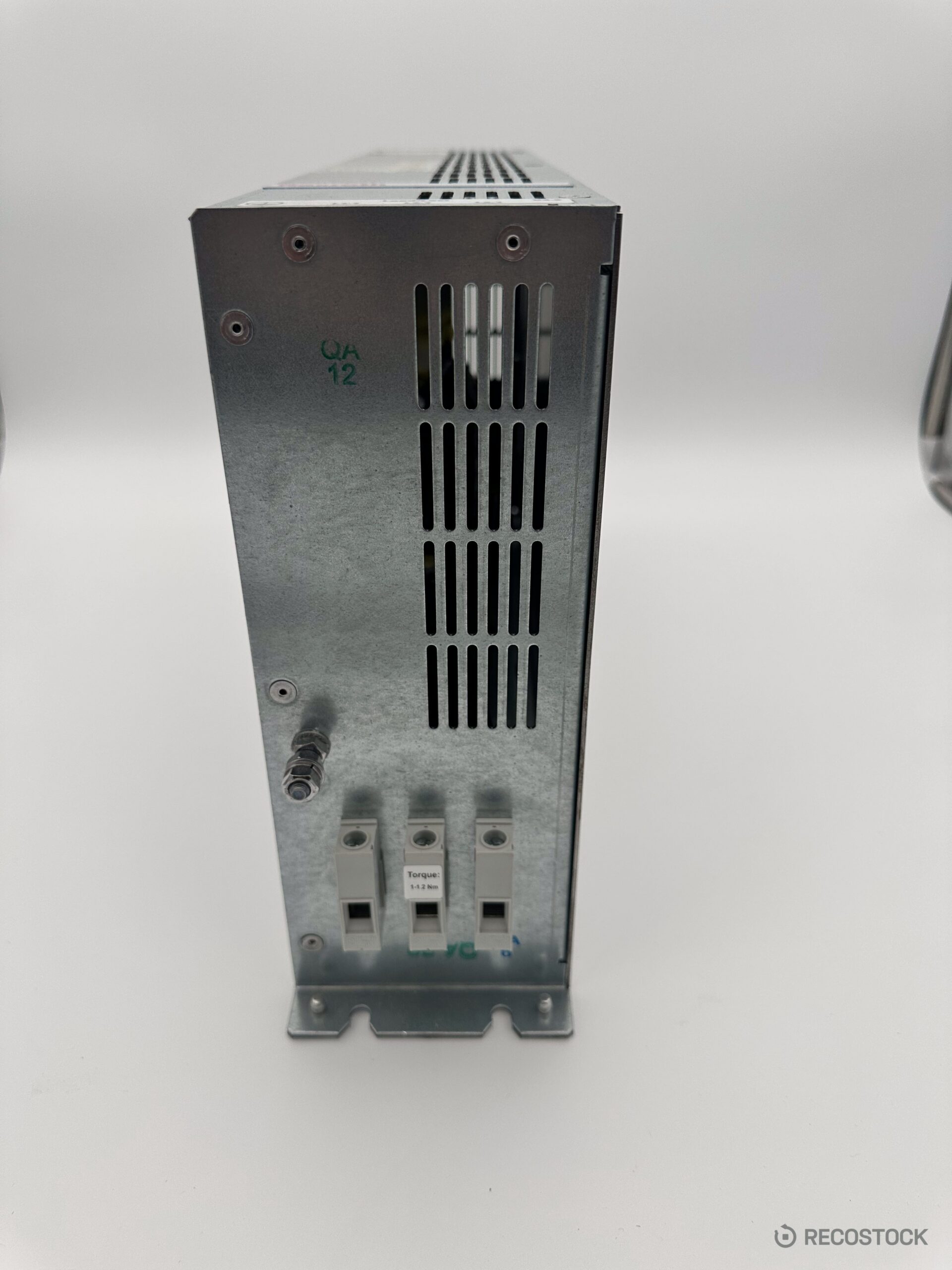

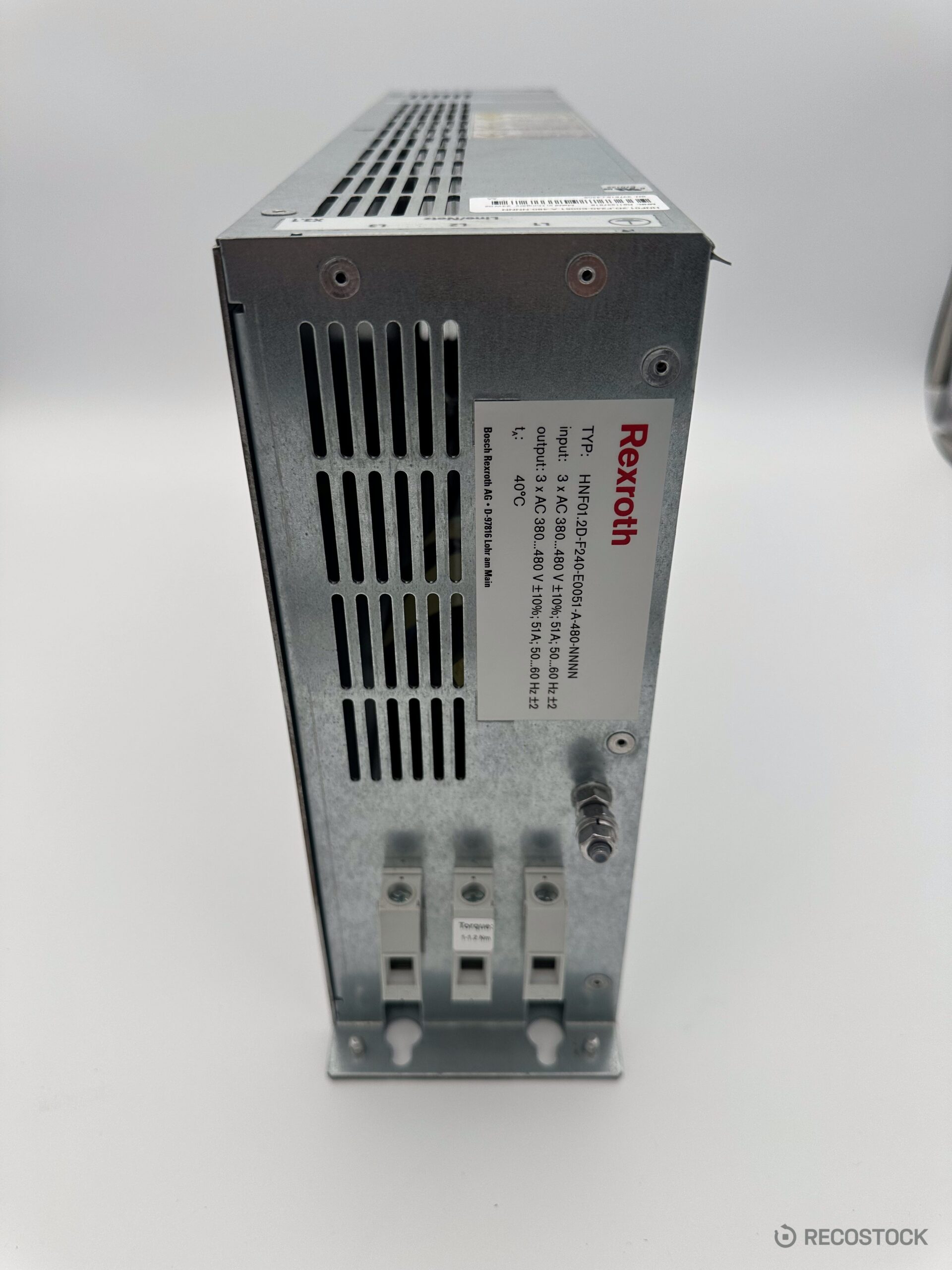

Filtr EMC Rexroth HNF01.2D-F240-E0051-A-480-NNNN montowany jest w torze zasilania przed modułem zasilającym napędu — od strony sieci podłącza się zaciski L1, L2, L3 (X3.1, Line/Netz), a od strony obciążenia zaciski L1.1, L2.1, L3.1 (X3.2, Load/Last). Uziemienie realizowane jest poprzez oznaczone punkty PE na obudowie. Ze względu na dopasowanie tego typu filtra do konkretnych modułów zasilających IndraDrive, przed zakupem należy koniecznie porównać PEŁNY numer katalogowy (TYP i MNR) z dokumentacją techniczną posiadanej maszyny lub wymienianego podzespołu.

Dokumentacja i podobne produkty

Szczegółowe informacje dotyczące doboru filtrów EMC do napędów IndraDrive znajdują się w dokumentacja techniczna Bosch Rexroth (https://www.boschrexroth.com). Zachęcamy również, aby zobaczyć pozostałe komponenty automatyki w RECOSTOCK: zobacz pozostałe komponenty automatyki w RECOSTOCK.

Najczęstsze pytania (FAQ)

Czy numer katalogowy na zdjęciach jest kompletny i pewny?

Tak, oznaczenie TYP: HNF01.2D-F240-E0051-A-480-NNNN oraz numer materiałowy MNR: R911337618 są widoczne i zgodne na kilku etykietach urządzenia oraz kartonu transportowego, dlatego identyfikację uznajemy za wiarygodną.

Czy ten filtr EMC Rexroth HNF01.2D-F240-E0051-A-480-NNNN jest kompatybilny z moim modułem zasilającym IndraDrive?

Filtr dedykowany jest do współpracy z określonymi modułami zasilającymi/napędami IndraDrive o parametrach 3 x AC 380…480 V, 51 A. Przed zakupem prosimy porównać pełny numer katalogowy z dokumentacją posiadanej instalacji.

Co oznacza status „new-old-stock” w opisie produktu?

To określenie produktu fabrycznie nowego, nigdy nie montowanego, pochodzącego z nadwyżki magazynowej lub likwidacji stanów — a nie z rynku wtórnego czy demontażu.

Czy do zamówienia otrzymam fakturę VAT?

Tak, każda transakcja w RECOSTOCK jest dokumentowana fakturą VAT.

Jak wygląda wysyłka tego filtra EMC?

Produkt jest pakowany w sposób odpowiedni dla komponentów automatyki przemysłowej i wysyłany z Polski. Zapraszamy do kontaktu w celu ustalenia szczegółów zamówienia.
