Przekaźnik kontroli faz Siemens SIRIUS 3UG4617-2CR20 – NOWY

Opis

przekaźnik kontroli faz Siemens 3UG4617-2CR20 — opis i zastosowanie

Przekaźnik kontroli faz Siemens 3UG4617-2CR20 to moduł z serii SIRIUS przeznaczony do nadzoru parametrów zasilania trójfazowego w instalacjach przemysłowych. Urządzenie monitoruje napięcie w zakresie 3~ 160–690 V AC i wykrywa nieprawidłowości takie jak zanik fazy, niewłaściwa kolejność faz, asymetria napięcia czy przepięcie/podnapięcie. Dzięki temu chroni podłączone odbiorniki, przede wszystkim silniki trójfazowe, przed skutkami zaburzeń zasilania.

Produkt jest adresowany do działów utrzymania ruchu, integratorów systemów automatyki oraz producentów maszyn, którzy potrzebują niezawodnego zabezpieczenia obwodów zasilających w szafach sterowniczych. Przekaźnik kontroli faz Siemens 3UG4617-2CR20 wyposażono w wyświetlacz LCD i panel przycisków, co pozwala na podgląd i konfigurację parametrów bez dodatkowego oprogramowania.

Najważniejsze cechy

• Zasilanie/pomiar napięcia 3~ 160–690 V AC
• Wykrywanie kolejności faz, zaniku fazy i asymetrii napięcia 5–20%
• Funkcja korekcji kolejności faz
• Kontrola przepięcia i podnapięcia (Umin/Umax)
• Dwa wyjścia przekaźnikowe 1CO + 1CO — zaciski 12/11/14 oraz 22/21/24
• Wyświetlacz LCD i przyciski nawigacyjne do odczytu i ustawień
• Zaciski sprężynowe (spring-loaded) — szybki montaż bez dokręcania śrub
• Obudowa modułowa do montażu na szynie DIN

Dane techniczne

Poniższa tabela zawiera parametry potwierdzone na tabliczce technicznej i etykiecie opakowania przekaźnika kontroli faz Siemens 3UG4617-2CR20.

Parametr	Wartość
Producent	Siemens
Seria	SIRIUS 3UG46
Numer katalogowy (MPN)	3UG4617-2CR20
Napięcie pomiarowe	3~ 160–690 V AC
Napięcie izolacji Ui	690 V
Napięcie udarowe Uimp	6 kV
Wyjścia przekaźnikowe	1 CO + 1 CO
Prąd łączeniowy DC-13	1 A/24V, 0,2A/125V, 0,1A/250V
Prąd łączeniowy AC-15	3 A
Kategoria obciążenia (UL)	B300 / R300
Zabezpieczenie wejściowe	bezpiecznik max. 4 A gL/gG
Przyłącza	zaciski sprężynowe, 2x 0,25–1,5 mm² / 2x AWG 24–16
Norma	IEC 60947-5-1, GB/T 14048.5
Montaż	szyna DIN, obudowa 22,5 mm
Stan	fabrycznie nowy, nieużywany (new-old-stock)

Zastosowania

Przekaźniki kontroli faz tego typu stosuje się w szafach sterowniczych maszyn produkcyjnych, instalacjach pompowych, wentylacyjnych i chłodniczych zasilanych z sieci trójfazowej. Chronią silniki i inne odbiorniki przed pracą przy niewłaściwej kolejności faz lub zaniku jednej z faz, co ogranicza ryzyko uszkodzeń mechanicznych i elektrycznych. Znajdują zastosowanie tam, gdzie utrzymanie ruchu wymaga wczesnego wykrycia zaburzeń zasilania — w przemyśle spożywczym, maszynowym, energetyce i infrastrukturze technicznej budynków.

Stan i zakres dostawy

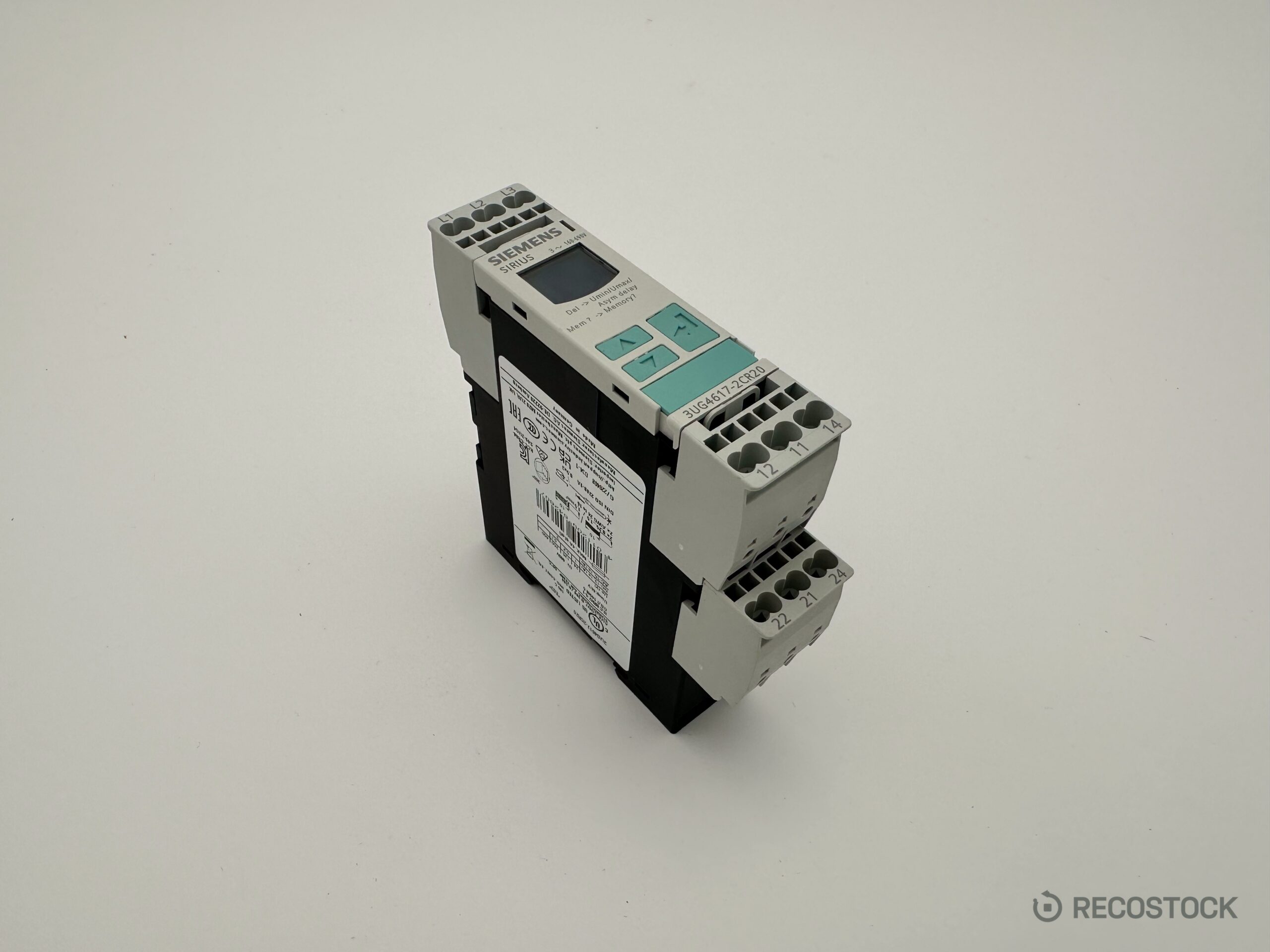

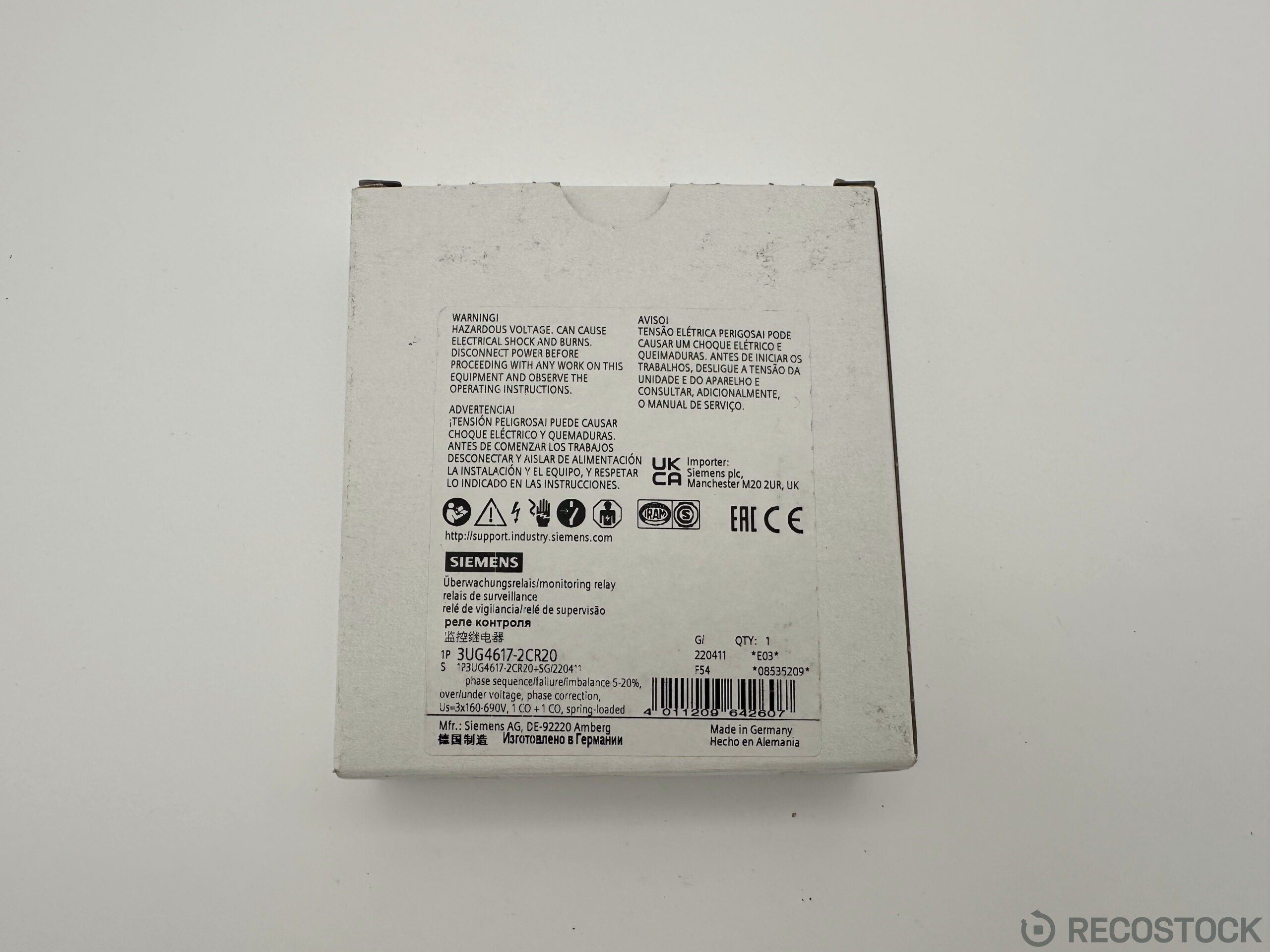

Oferowany przekaźnik kontroli faz Siemens 3UG4617-2CR20 pochodzi z nadwyżki magazynowej (new-old-stock) — jest to fabrycznie nowy, nieużywany i niemontowany komponent. Na zdjęciach widoczne jest oryginalne opakowanie kartonowe z etykietą producenta, potwierdzającą numer katalogowy, numer serii i kraj produkcji. Wyświetlacz LCD urządzenia jest czysty, obudowa bez rys i śladów montażu na szynie DIN.

Karton nosi drobne zabrudzenia i przetarcia powierzchni zewnętrznej, co jest typowe dla magazynowania nadwyżek i nie wpływa na stan samego przekaźnika. Zaleta zakupu z nadwyżki magazynowej to pełnowartościowy nowy komponent, często niedostępny już w regularnej dystrybucji lub z krótszym czasem realizacji niż zamówienie u producenta. Kupujący powinien zapoznać się ze wszystkimi zdjęciami, ponieważ stanowią one część opisu produktu.

Dlaczego RECOSTOCK

RECOSTOCK specjalizuje się w sprzedaży fabrycznie nowych komponentów automatyki przemysłowej z nadwyżek magazynowych i likwidacji, w cenach niższych niż w regularnej dystrybucji. Do każdej transakcji wystawiamy fakturę VAT, a produkty pakujemy w sposób odpowiedni dla transportu części elektronicznych i przemysłowych. Wysyłka realizowana jest z Polski. Pomagamy również w weryfikacji oznaczeń katalogowych i doborze zamienników, jeśli klient nie jest pewny zgodności z posiadaną dokumentacją.

Kompatybilność i montaż

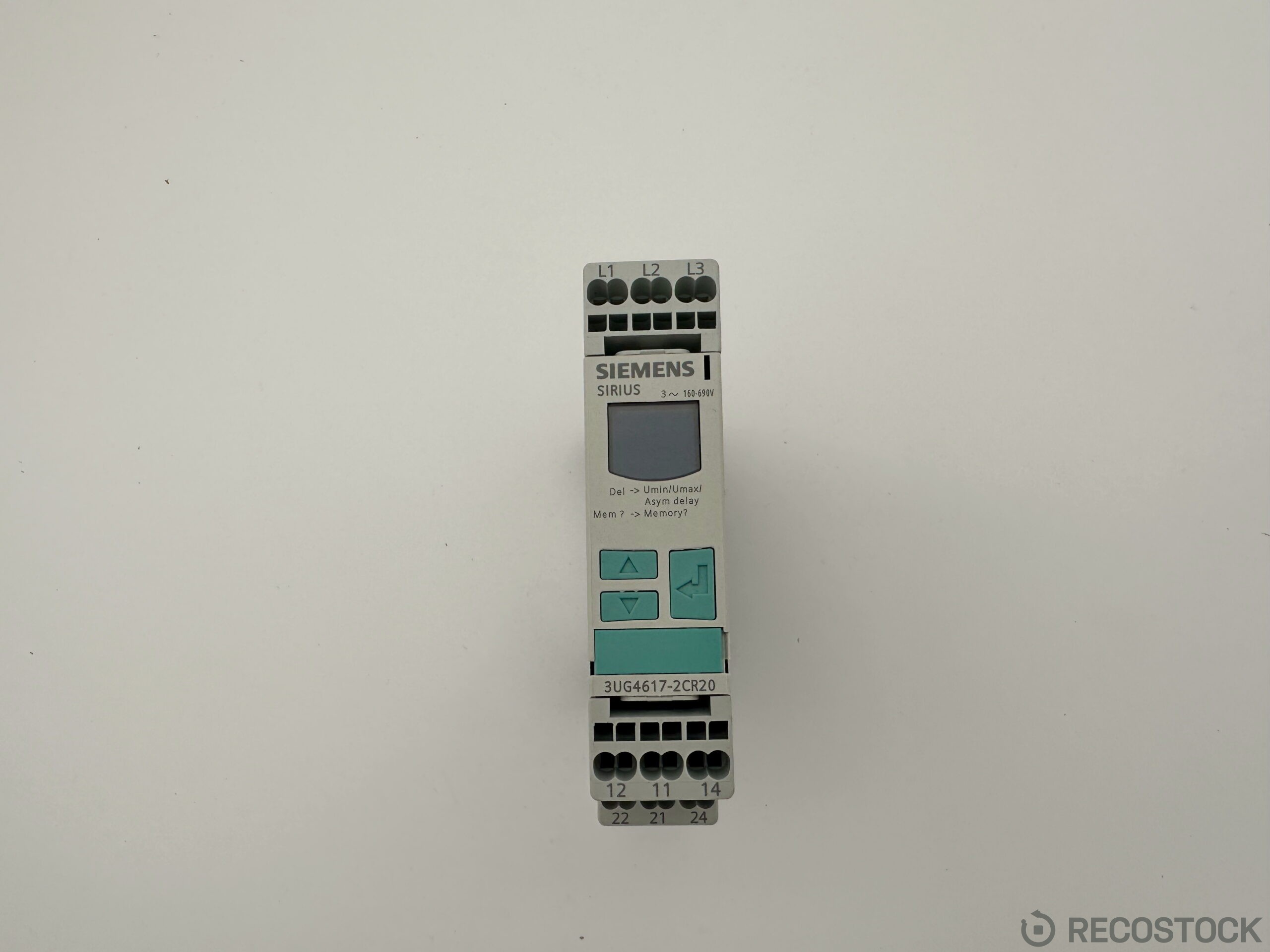

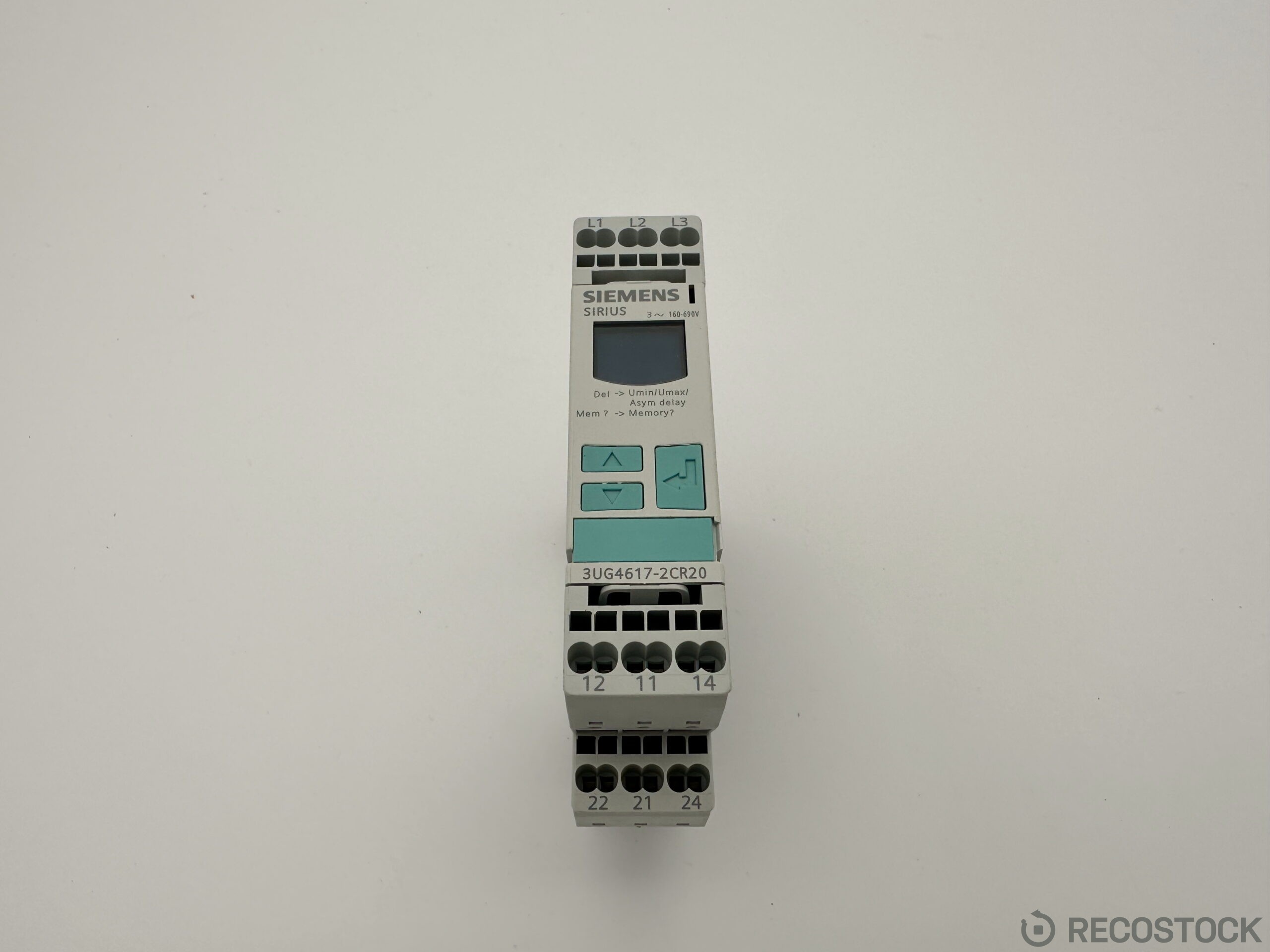

Przekaźnik montuje się na standardowej szynie DIN, a podłączenie odbywa się poprzez zaciski sprężynowe opisane na obudowie: L1/L2/L3 dla obwodu pomiarowego oraz 12/11/14 i 22/21/24 dla dwóch wyjść przekaźnikowych. Konfiguracja parametrów (Umin/Umax, asymetria, opóźnienie) odbywa się za pomocą przycisków i wyświetlacza LCD na froncie urządzenia. Przed zakupem należy koniecznie porównać pełny numer katalogowy 3UG4617-2CR20 z dokumentacją maszyny lub wymienianego podzespołu, aby potwierdzić zgodność zamiennika.

Dokumentacja i podobne produkty

Pełną dokumentację techniczną, karty katalogowe i instrukcje obsługi dla tej serii można znaleźć w dokumentacji technicznej Siemens. Zachęcamy również, aby zobacz pozostałe komponenty automatyki w RECOSTOCK — w naszej ofercie znajdziesz inne przekaźniki, styczniki i moduły SIRIUS z nadwyżek magazynowych.

Najczęstsze pytania (FAQ)

Czy numer katalogowy na zdjęciach jest zgodny z oryginałem?

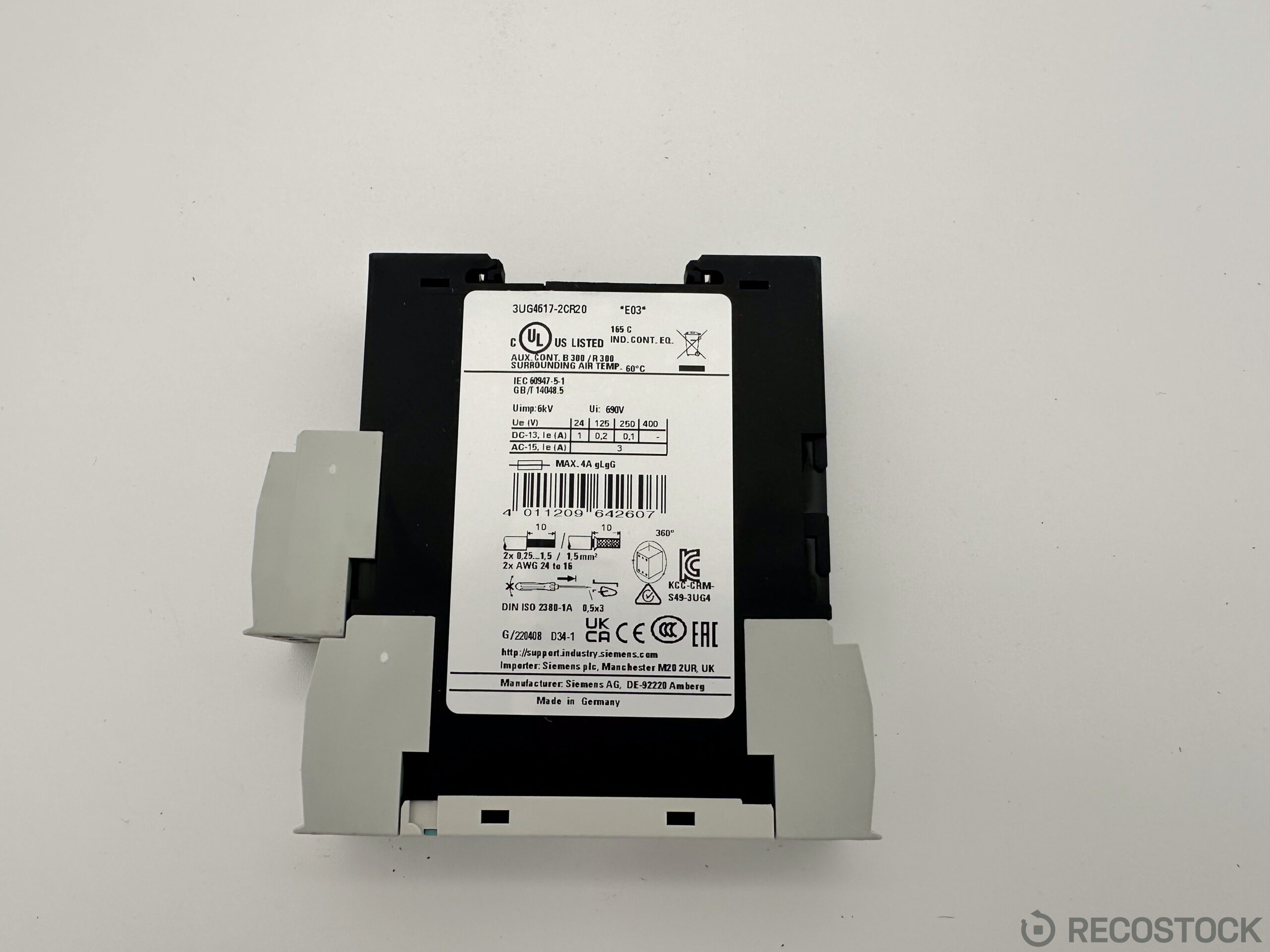

Tak — oznaczenie 3UG4617-2CR20 zostało przepisane bezpośrednio z etykiety na urządzeniu, tabliczki technicznej z tyłu obudowy oraz etykiety na opakowaniu; wszystkie trzy źródła są ze sobą zgodne.

Co oznacza status new-old-stock?

To produkt fabrycznie nowy, nieużywany, pochodzący z nadwyżki magazynowej lub likwidacji zapasów dystrybutora — nigdy nie był montowany, ale mógł przez pewien czas leżeć na magazynie, co czasem widać na opakowaniu zewnętrznym.

Czy ten przekaźnik kontroli faz Siemens 3UG4617-2CR20 jest kompatybilny z moją instalacją?

Parametry pomiarowe (3~ 160–690V AC) i wyjścia 1CO+1CO są potwierdzone na tabliczce, jednak przed zakupem zawsze należy porównać pełny numer katalogowy z dokumentacją maszyny lub wymienianego podzespołu.

Jak wygląda wysyłka i czy dostanę fakturę VAT?

Produkt wysyłamy z Polski w bezpiecznym opakowaniu przemysłowym, a do każdej sprzedaży wystawiamy fakturę VAT.

Masz pytania dotyczące zgodności oznaczeń lub dostępności? Skontaktuj się z nami przed zakupem — pomożemy zweryfikować szczegóły.
