Terminal K-Bus Beckhoff KL9050-0000 – nowy, NOS

Opis

Terminal magistrali K-Bus Beckhoff KL9050-0000 — opis i zastosowanie

Terminal magistrali K-Bus Beckhoff KL9050-0000 to element systemu Bus Terminal (seria KL), który odpowiada za rozdzielenie oraz ponowne zasilenie potencjałem kolejnego segmentu stacji K-Bus. Zgodnie z opisem na oryginalnym opakowaniu producenta jest to „Terminal bus extension, coupler terminal” — czyli terminal sprzęgający i rozszerzający magistralę wewnętrzną K-Bus pomiędzy modułami wejść/wyjść Beckhoff. Produkt jest przeznaczony dla integratorów systemów automatyki, biur utrzymania ruchu oraz serwisów zajmujących się modernizacją lub naprawą istniejących instalacji opartych na sprzęgach i modułach serii KL.

Terminal wykonany jest w wersji z dopuszczeniem do stref zagrożonych wybuchem — oznaczenie II 3G KEMA 10ATEX0075X Ex nA II T4 na obudowie wskazuje na przeznaczenie do pracy w strefie z gazami (kategoria 3G). Montaż odbywa się na standardowej szynie DIN, w ciągu zabudowy pomiędzy terminalami wejść/wyjść danej stacji.

Najważniejsze cechy

• Funkcja terminala rozszerzenia i sprzęgu K-Bus — potwierdzona opisem producenta na etykiecie opakowania („Terminal bus extension, coupler terminal”)
• Odseparowane zasilanie potencjałem Vk: zaciski Vk 0V (1) i Vk 24V (5), niezależne od głównego zasilania stacji 24V/0V/PE (zaciski 2/6, 3/7, 4/8)
• Diagnostyka pracy magistrali za pomocą wskaźników LED-RUN oraz LED-ERR
• Dopuszczenie do pracy w strefie zagrożonej wybuchem: II 3G KEMA 10ATEX0075X, Ex nA II T4, zakres temperatury otoczenia 0…+55°C
• Certyfikaty cULus (US Listed) oraz zgodność z dyrektywą RoHS 2011/65/EU
• Przełącznik funkcyjny „Next-Last” do ustawienia pozycji terminala w stacji (dokładne działanie do weryfikacji w dokumentacji Beckhoff)

Dane techniczne

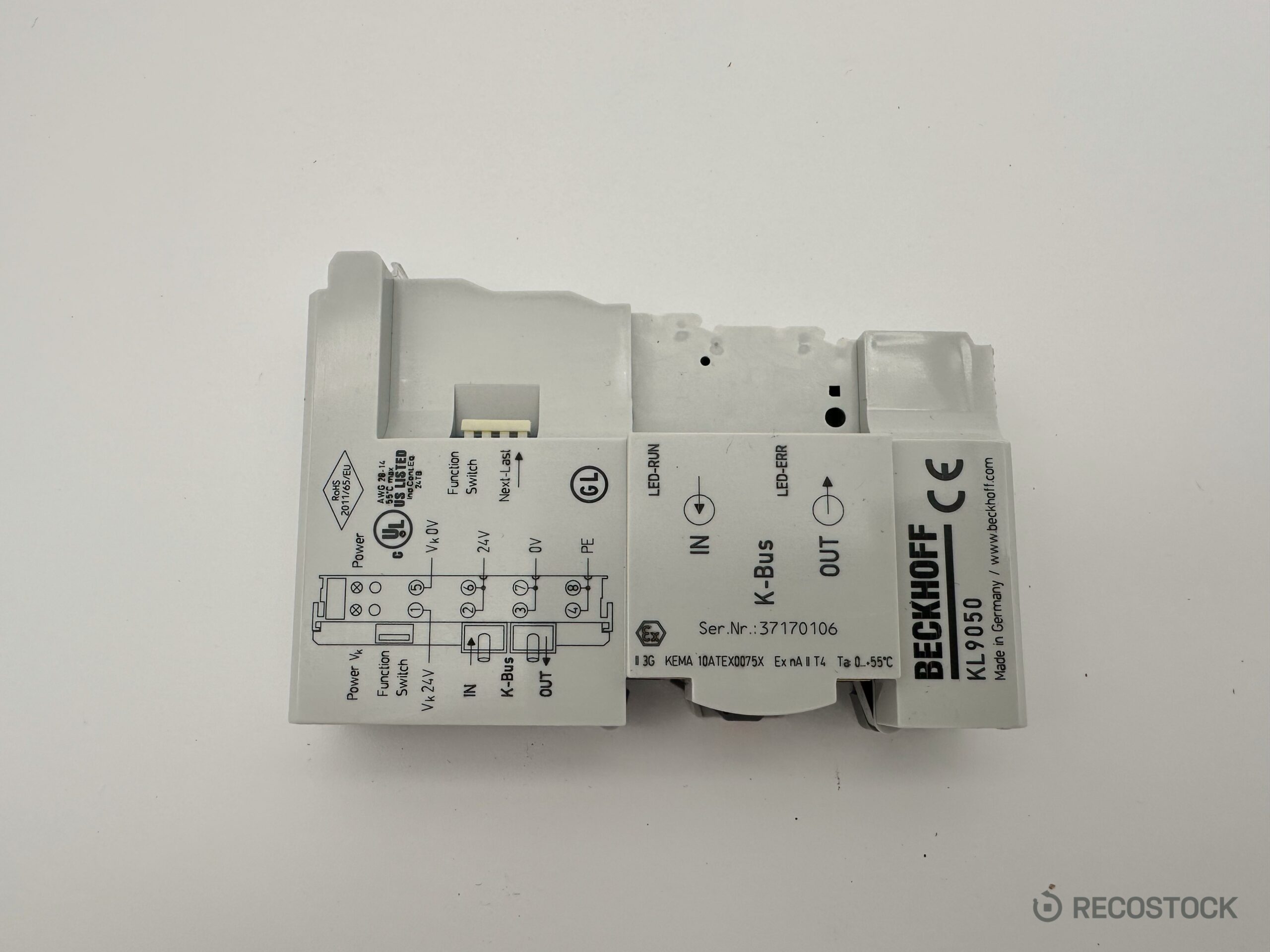

Poniższa tabela zawiera potwierdzone parametry terminala magistrali K-Bus Beckhoff KL9050-0000 na podstawie tabliczki znamionowej modułu oraz etykiety opakowania.

Zastosowania

Terminal magistrali K-Bus Beckhoff KL9050-0000 znajduje zastosowanie w rozproszonych systemach I/O budowanych na terminalach serii KL — w liniach produkcyjnych, maszynach przemysłowych oraz instalacjach wymagających segmentacji lub przedłużenia stacji K-Bus. Ze względu na dopuszczenie Ex nA komponent bywa stosowany w instalacjach obejmujących strefy zagrożone wybuchem (kategoria 3G). Jest to typowy element zamienny przy serwisie i modernizacji istniejących szaf sterowniczych wyposażonych w sprzęgi i terminale Beckhoff K-Bus.

Stan i zakres dostawy

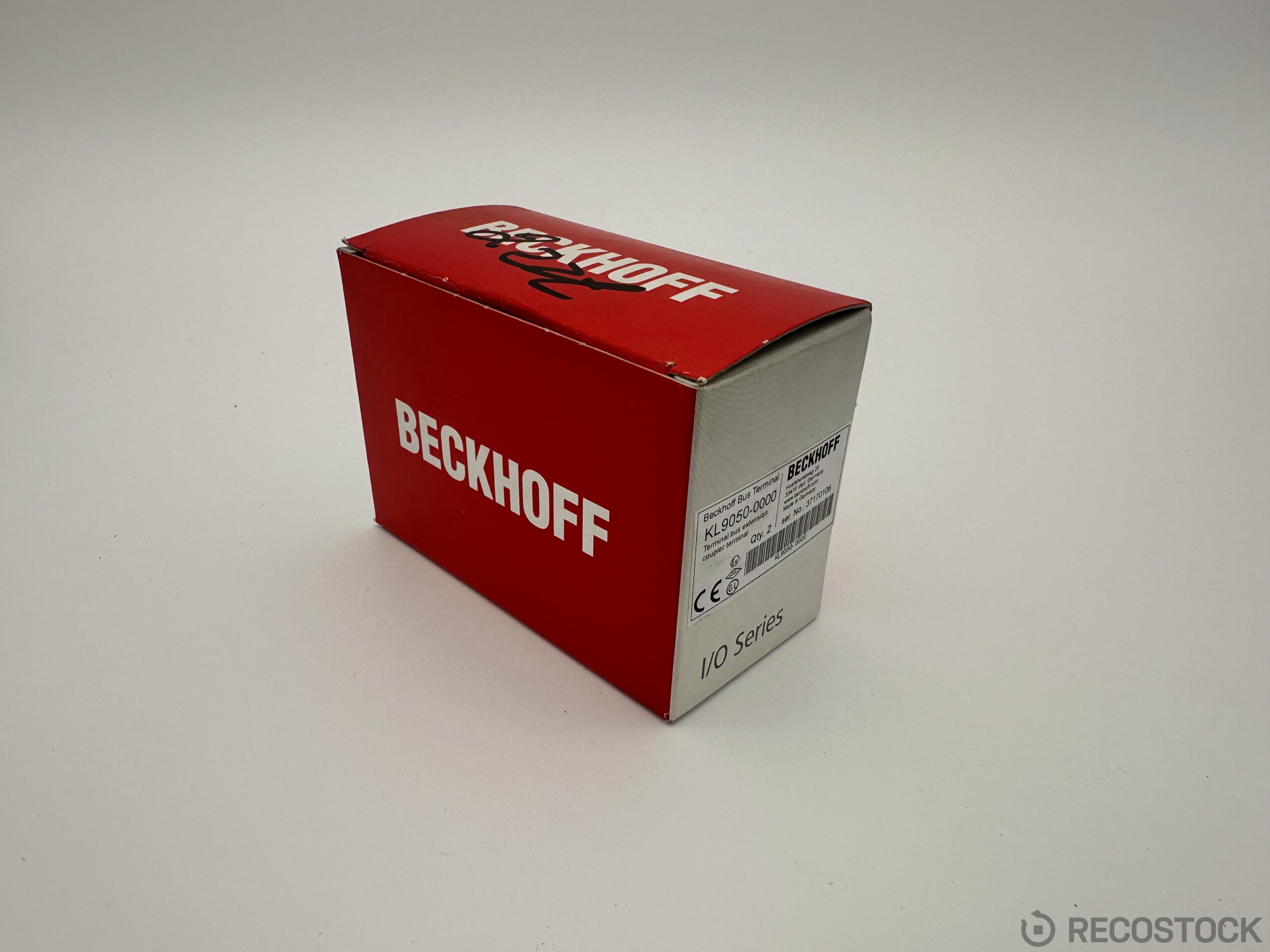

Oferowany terminal magistrali K-Bus Beckhoff KL9050-0000 pochodzi z nadwyżki magazynowej (new-old-stock) — jest fabrycznie nowy, nieużywany i nie montowany w żadnej instalacji. Na zdjęciach widoczne jest oryginalne opakowanie producenta z czerwoną etykietą Beckhoff, opisem „Terminal bus extension
